Registres 3 voies

Caractéristiques communes aux registres à 3 voies

Les registres 3 voies ou "by-pass" sont spécialement conçus pour gérer la récupération d’énergie.
Le RBP, à 2 papillons, est particulièrement performant en mode régulation.

Le RDIV permet de réduire l’encombrement réduit et d’améliorer l’étanchéité.

- Températures courantes autour de 550 °C
- Pressions courantes jusqu’à 600 mm de CE

RBP D

Le RBP-D est un registre by-pass de section circulaire (par opposition au modèle RBP-S de section carrée). Le RBP-D possède 2 sorties : une en ligne et l’autre à 90° par rapport à l’entrée.
Sa conception à deux papillons liés mécaniquement le rend très performant en mode régulation.

- dimensions : de DN 300 à DN 2000

info portfolio

RBP D en instance de livraison -  voir en grand cette image
RBP D en instance de livraison
Registre pour centrale de cogénération en sortie de fabrication.
RBP D DN400 -  voir en grand cette image
RBP D DN400
Registre pour centrale de cogénération à commande électrique par servomoteur de régulation.
RBP D DN1600 -  voir en grand cette image
RBP D DN1600
Registres pour centrale de cogénération. Leur température de fonctionnement est de 550°C.
RBP D DN800 -  voir en grand cette image
RBP D DN800
Registre 4 voies tout inox à trois volets. Un premier actionneur avec positionneur de régulation agit sur 2 volets pour un fonctionnement en opposition. Un deuxième actionneur agit sur le dernier volet pour un fonctionnement en tout ou rien.
RBP D DN1500 -  voir en grand cette image
RBP D DN1500
Registres en cours de fabrication.
RBP D DN2200 -  voir en grand cette image
RBP D DN2200
Registre équipé de compensateurs de dilatation.
RBP D DN1600 -  voir en grand cette image
RBP D DN1600
2 registres By-Pass installés derrière une turbine à gaz. Un registre d’isolement type guillotine a été mis en place derrière chaque By-Pass

RBP DL

Le RBP-DL est un registre by-pass de section circulaire possédant 2 sorties à 90° par rapport à l’entrée.
Sa conception à deux papillons liés mécaniquement le rend très performant en mode régulation.

- dimensions : de DN 300 à DN 2000

info portfolio

info document -  voir en grand cette image info document -  voir en grand cette image

RBP S

Le RBP-S est un registre by-pass de section carrée. Le RBP-S possède 2 sorties : une en ligne et l’autre à 90° par rapport à l’entrée. Sa conception à deux papillons liés mécaniquement le rend très performant en mode régulation..

- dimensions : sur demande

info portfolio

info document -  voir en grand cette image

RBP RVX+1

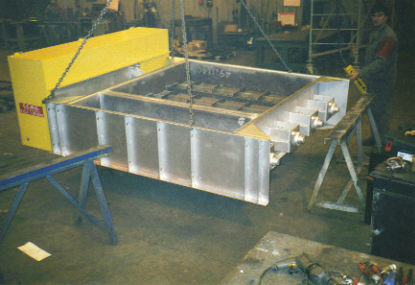

Généralement implantés sous la chaudière ou l’économiseur, les registres RVX+1 servent à réguler ou by-passer le flux de fumées. Ils sont d’encombrement réduit pour permettre une implantation des plus aisées.

X indique le nombre de ventelles coté chaudière

- dimensions : sur demande

info portfolio

info document -  voir en grand cette image info document -  voir en grand cette image
registre by pass RVX +1 -  voir en grand cette image
registre by pass RVX +1

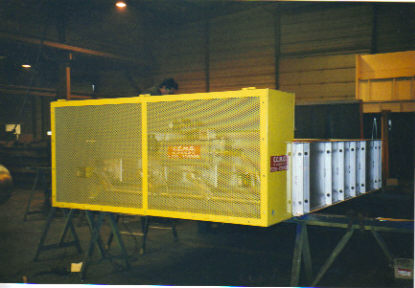

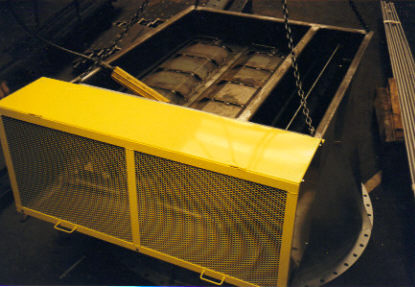

Un carter conforme aux directives CE protege les operateurs des organes en mouvement.

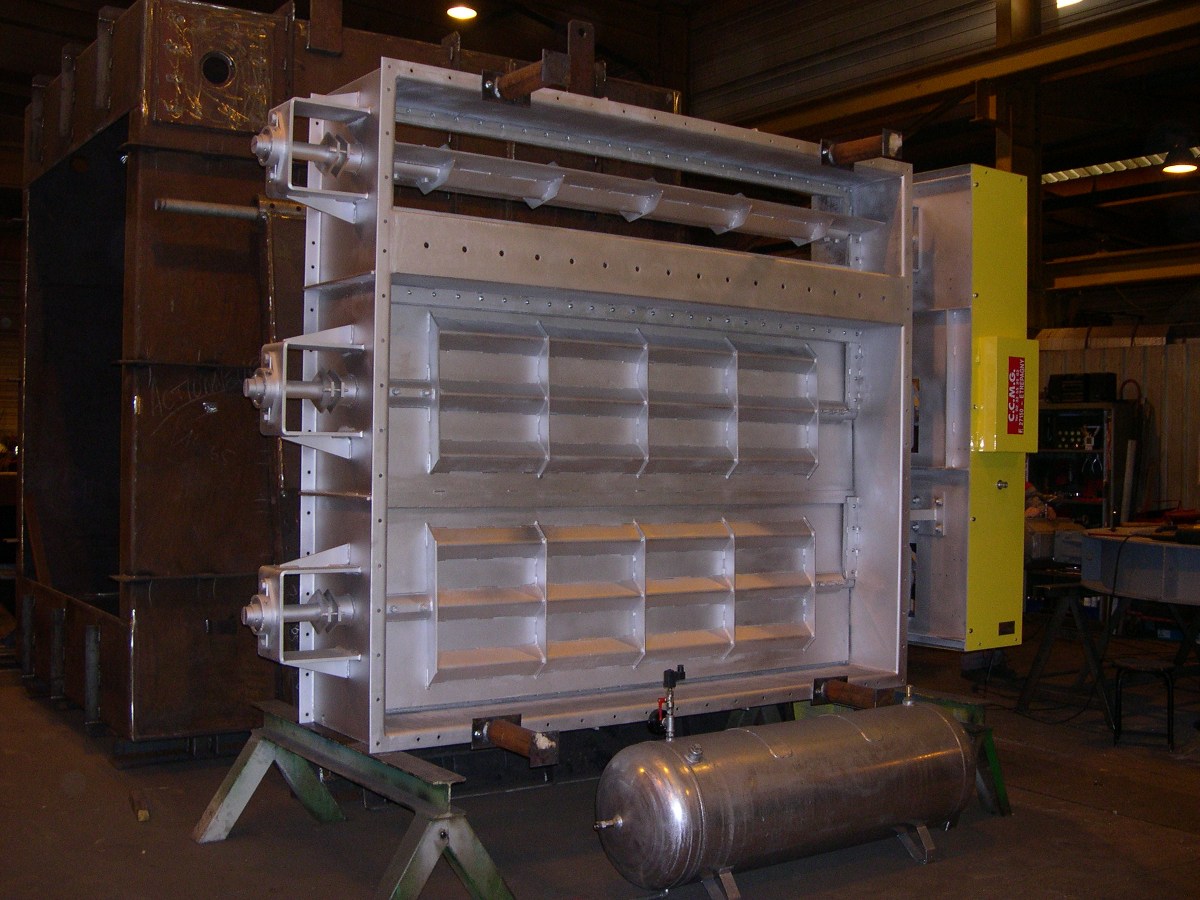

RBP RVX+1 - 2000x2000 -  voir en grand cette image
RBP RVX+1 - 2000x2000
Registre By-Pass de regulation pour chaudière

RDIV

Le RDIV est un registre 3 voies de format compact et d’encombrement réduit. Bien qu’idéal en fonctionnement tout ou rien, il peut assurer des fonctions by-pass dans de nombreux cas d’application.

- dimensions : de DN 300 à DN 2000

Autre dimension sur demande

info portfolio

RDIV DN1500 -  voir en grand cette image
RDIV DN1500
Registre utilisé dans une centrale de cogénération afin de gérer la récupération du flux des gaz chauds à l’échappement de plusieurs moteurs gaz.
RDIV DN2100 -  voir en grand cette image
RDIV DN2100
Registre monté en sortie de turbine à gaz.
L’étanchéité amont / aval assuré par des lames en inconel.
RDIV 1200x1200 -  voir en grand cette image
RDIV 1200x1200
Registre utilisé sur l’échappement d’une turbine à gaz dans une centrale de cogénération.

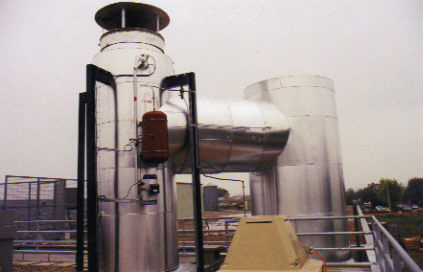

RDIV 1380x800 -  voir en grand cette image
RDIV 1380x800

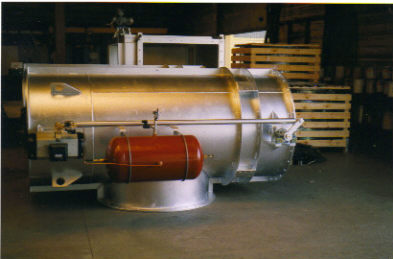

Registre utilisé en amont d’un filtre dans une usine d’incinération d’ordures ménagères. Il est commandé pneumatiquement par un vérin linaire avec réserve d’air pour retour en position de consigne.

RDIV HT

Le RDIV HT est spécialement conçu pour fonctionner dans des conditions de service extrèmes.
Le corps du registre et le volet sont revêtus de béton réfractaire.

- dimensions : de DN 300 à DN 2000
- température : jusqu’à 900°C

info portfolio

REGISTRE DIVERTAIR TYPE RDIV HT DN 2400 AVEC REVETEMENT INTERIEUR EN BETON REFRACTAIRE -  voir en grand cette image
REGISTRE DIVERTAIR TYPE RDIV HT DN 2400 AVEC REVETEMENT INTERIEUR EN BETON REFRACTAIRE
Le RDIV HT est un registre de by pass 3 voies concu pour fonctionner en mode tout ou rien ou regulation à des temperatures pouvant atteindre 900° C.
info document -  voir en grand cette image info document -  voir en grand cette image
