Registres à papillon

Caractéristiques

Les registres de la série REB et RP sont conçus pour fonctionner dans des gaines de gaz chauds ou de fumées, chargés en poussière ou non.

- dimensions : DN 100 à DN 3000 (autres dimensions sur demande)
- température d’utilisation : max. 350°C / 500°C / 700°C
- résistance à l’abrasion

REB

Le REB est un registre de conception économique, prévu pour des gaz propres ou peu chargés.

- dimensions : DN 100 à DN 500
- température d’utilisation : max. 180°C.
- pression : max. 200mm CE

info portfolio

REB DN350 -  voir en grand cette image
REB DN350
Vanne équipée d’un actionneur pneumatique 1/4 de tour simple effet (à rappel par ressorts).
REB DN200 -  voir en grand cette image
REB DN200
Vanne à commande manuelle.
D’autres modèles avec tout type de commande (pneumatique, électrique) sont disponibles.
Lot de registres REB -  voir en grand cette image
Lot de registres REB
Registres à commande pneumatique et manuelle.
info document -  voir en grand cette image info document -  voir en grand cette image

RP 350 / RP2 350

Le RP 350 est un registre conçu pour fonctionner dans des gaines de gaz chauds ou de fumées.

Le RP2 350 est un registre conçu pour fonctionner, principalement en mode régulation, dans des gaines de gaz chauds ou de fumées.

- Températures jusqu’à 350 °C
- Gaz chargés en poussières
- Abrasion

info portfolio

RP350 DN2500 -  voir en grand cette image
RP350 DN2500
Registres utilisés dans une UIOM. La commande de ces registres est équipée d’une capacité (réserve d’air) pour un retour en position en cas de défaut de l’alimentation en air comprimé.
RP2 350 DN1600 -  voir en grand cette image
RP2 350 DN1600
Les 2 volets fonctionnant en opposition permettent une régulation plus fine. Motorisation par servomoteur électrique à commande analogique 4-20mA avec volant débrayable pour commande manuelle.
RP2 350 DN1200 -  voir en grand cette image
RP2 350 DN1200
Registre à double volets avec motorisation pneumatique par actionneur 1/4 de tour et électropositionneur 4-20mA.

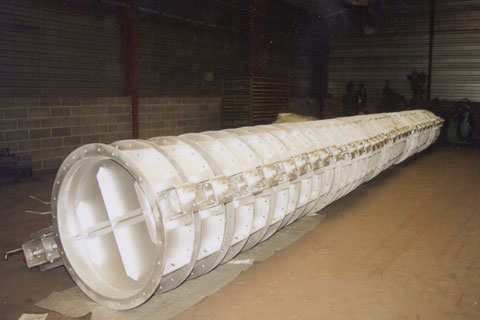

Série de registres de type RP350 -  voir en grand cette image
Série de registres de type RP350
Registres à commande pneumatique par actionneur 1/4 de tour.

RP DE 350

Le RP-DE 350 est un registre conçu pour fonctionner dans des gaines de gaz chauds ou de fumées.

Une double excentration du papillon liée à un usinage de la portée de joint et du papillon permet d’obtenir une étanchéité proche de 100%

- Températures jusqu’à 200 °C

Nous consulter pour une utilisation à haute température

info portfolio

RP DE DN800 -  voir en grand cette image
RP DE DN800
Registre à double excentration avec commande pneumatique par actionneur 1/4 de tour et électropositionneur à affichage numérique 4-20 mA.

RP 500 / RP2 500

Les RP 500 et RP2 500 sont des registres conçus pour les conditions de service et d’utilisation les plus sévères :

- Températures jusqu’à 500 °C
- Gaz chargés en poussières
- Abrasion

info portfolio

Série de registres de type RP500 DN1000 -  voir en grand cette image
Série de registres de type RP500 DN1000
Registres à commande manuelle par réducteur à volant.

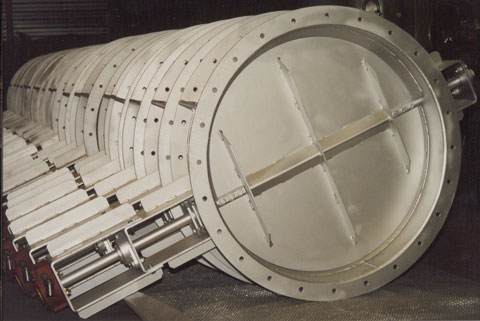

Série de registres de type RP500 -  voir en grand cette image
Série de registres de type RP500
Ces registres sont utilisés dans une usine de production d’anodes d’aluminium

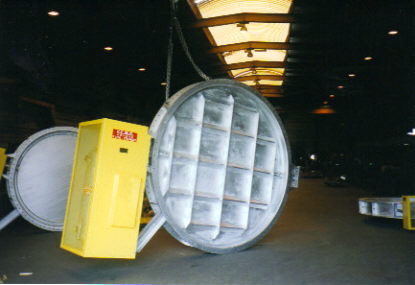

RP500 DN2900 -  voir en grand cette image
RP500 DN2900
Registres à commande pneumatique par vérin linéaire et réserve d’air pour retour en position de consigne.

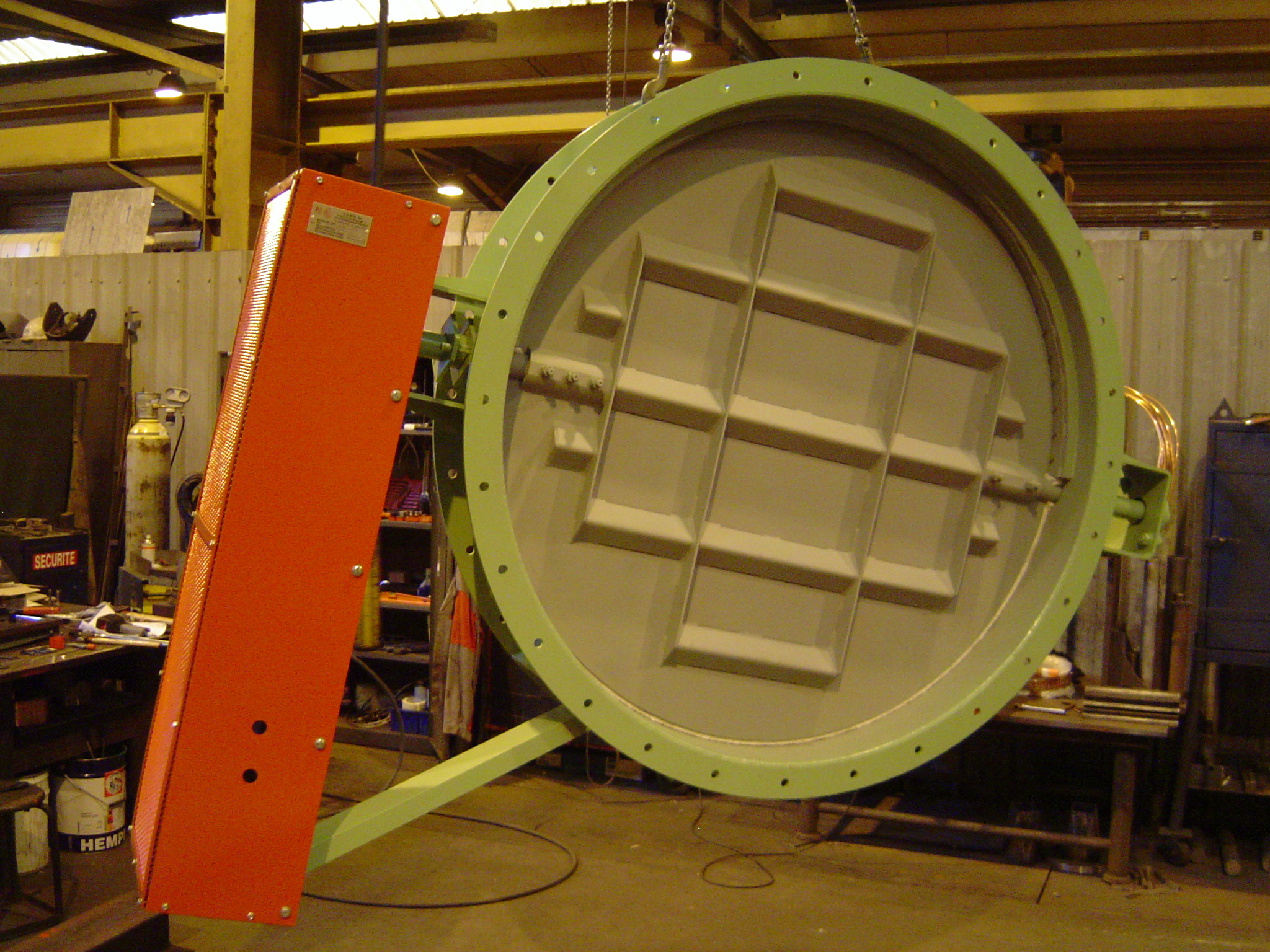

RP500 DN2500 -  voir en grand cette image
RP500 DN2500
Registre à papillon à commande pneumatique par vérin linéaire.
RP500 DN1600 -  voir en grand cette image
RP500 DN1600
Registre à commande pneumatique par vérin linéaire.

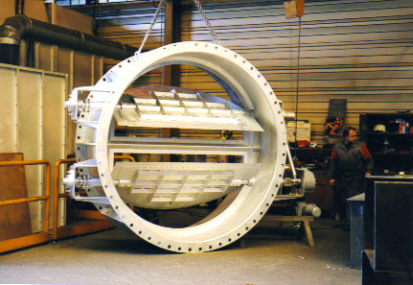

RP2 500 DN3200 -  voir en grand cette image
RP2 500 DN3200
Registre de régulation à double volet mis en place dans une cimenterie.
Commande par servomoteur électrique .
RP2 500 DN2500 -  voir en grand cette image
RP2 500 DN2500
Registre de régulation à commande électrique spécialement renforcé pour une utilisation à haute pression

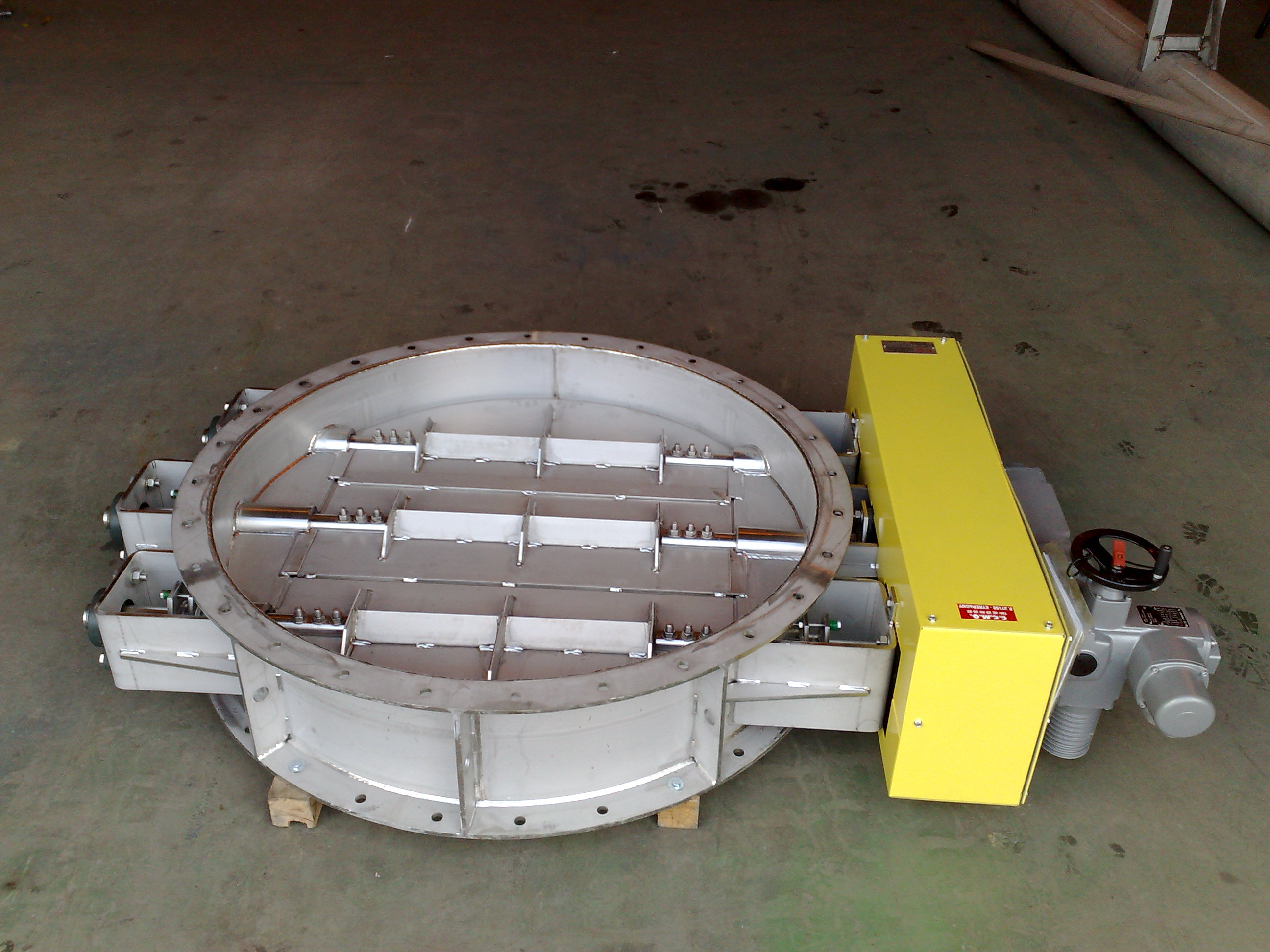

RP3 500 DN1200 -  voir en grand cette image
RP3 500 DN1200
Registre de régulation à commande électrique avec 3 papillons
RP500 DN700 -  voir en grand cette image
RP500 DN700

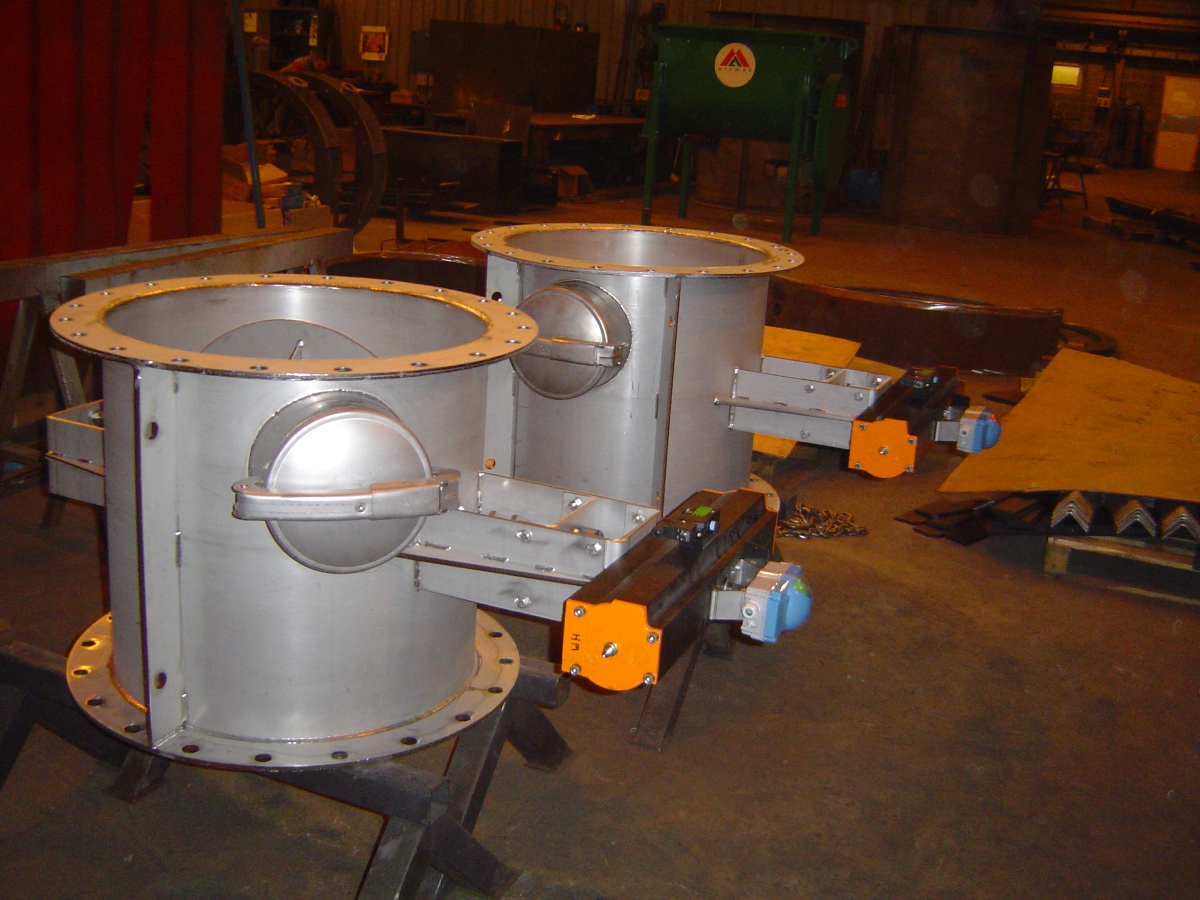

Registre papillon en inox 316L avec trappe de visite. Utilisation en industrie chimique.

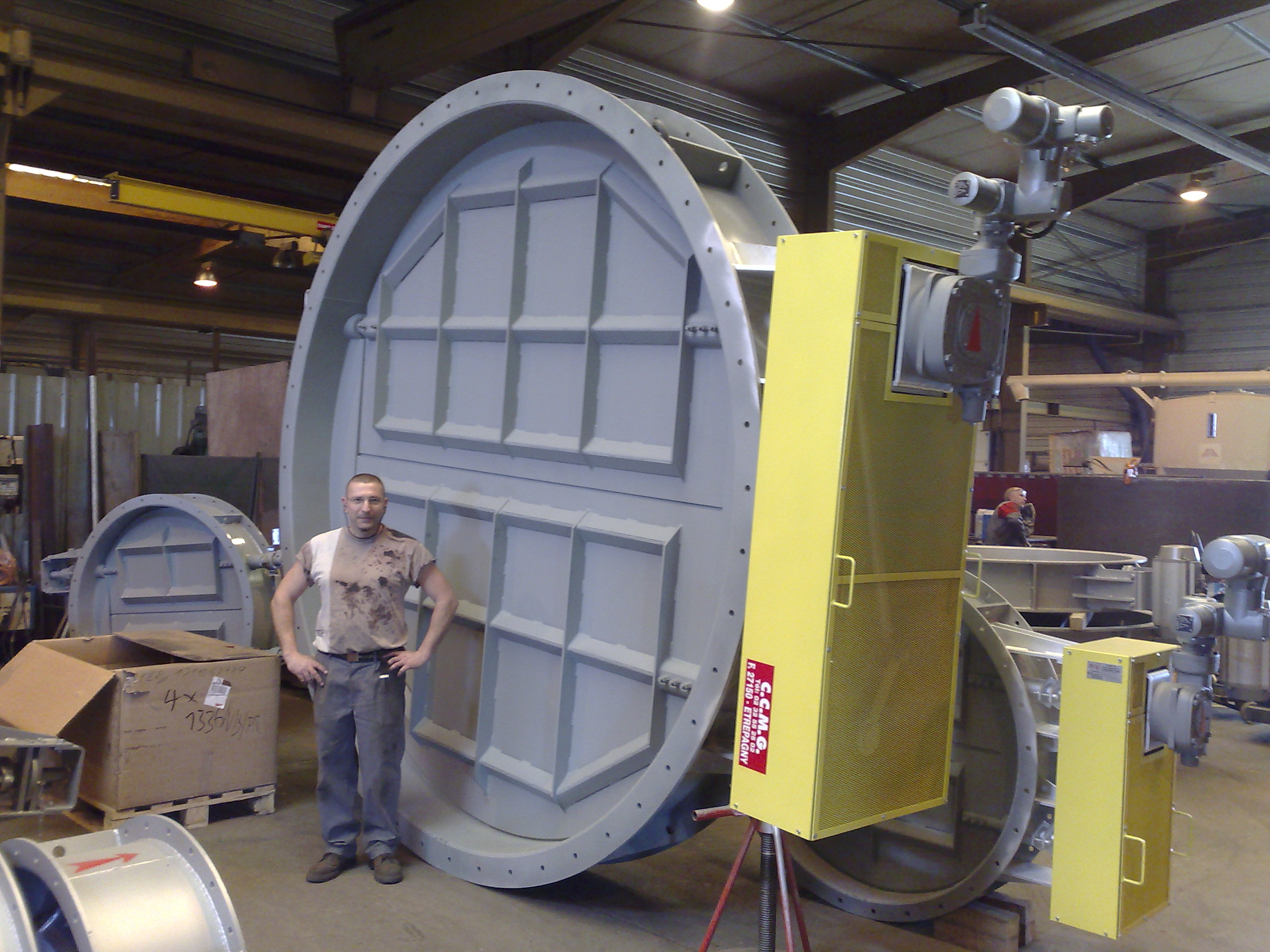

RP2 500 DN3200 -  voir en grand cette image
RP2 500 DN3200
Registre à double volet mis en place dans une cimenterie.
Commande électrique par servomoteur..

RP 750

Le RP 750 est un registre conçu pour les conditions de service et d’utilisation extrêmes :

- Températures jusqu’à 750 °C
- Gaz chargés en poussières
- Abrasion

info portfolio

RP750 DN1200 -  voir en grand cette image
RP750 DN1200
Registre à commande pneumatique par vérin linéaire.
Température de fonctionnement de 800°C.
RP750 DN300 -  voir en grand cette image
RP750 DN300
Registre avec commande pneumatique par actionneur 1/4 de tour de régulation.
Température de fonctionnement de 750°C.
RP750 DN1800 -  voir en grand cette image
RP750 DN1800
Registre à commande électrique par servomoteur électrique.
Température de fonctionnement de 820 °C.

RP THT

Le RP THT est un registre conçu pour les conditions de service et d’utilisation extrêmes :

- Température maximale autour de 1100 °C

Pour des températures plus élevées nous consulter

info portfolio

RP THT DN1000 -  voir en grand cette image
RP THT DN1000
Registre à haute température (1200°C) avec corps garni de béton réfractaire, papillon en acier réfractaire moulé et axe refroidi à l’air.
RP THT DN1000 -  voir en grand cette image
RP THT DN1000
Registre à haute température pouvant fonctionner en mode tout ou rien ou régulation
DETAIL DE LA PORTEE -  voir en grand cette image
DETAIL DE LA PORTEE
Les registres "haute température" CCMG sont réalisés avec un siège moulé dans le béton garantissant une bonne étanchéité.
RP THT DN1700 -  voir en grand cette image
RP THT DN1700
