Registres à barrage d’air

Caractéristiques

Les registres de la série RBA sont des registres de sectionnement étanche à 100% permettant un isolement complet entre l’amont et l’aval du registre, par surpression d’air au niveau du ou des volet(s). Il s’utilise pour l’isolement de moteurs ou turbines de cogénération, pour l’isolement de chaudières ou de ventilateurs. L’air de barrage peut être, sur demande spécifique, réchauffé pour éviter le phénomène de condensation à l’aide d’une batterie de chauffe électrique.

Les registres RBA M à papillon unique creux a été spécialement conçu pour réduire l’encombrement entre brides.

RBA D / RBA MD

Les RBA D et RBA MD sont des registres à barrage d’air à section circulaire étanche à 100%.

- dimensions : de DN 500 à DN 2000
- températures courantes : jusqu’à 550°C
- pressions courantes : jusqu’à 600mm CE

info portfolio

RBA MD DN1200 -  voir en grand cette image
RBA MD DN1200
Registre à barrage d’air type à papillon creux.
Équipement d’encombrement entre brides réduit, utilisé pour isoler le ventilateur d’air frais dans une centrale de cogénération où le gain de place est essentiel. Sécurité renforcée avec 2 ventilateurs (principal et secours)
RBA D DN700 - 3 voies -  voir en grand cette image
RBA D DN700 - 3 voies

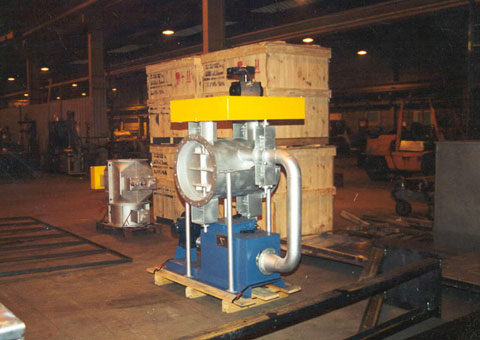

RBA D DN600 -  voir en grand cette image
RBA D DN600
Registre simplifié sans surpression pour isolation moteur. L’extraction s’effectue par tirage naturel, via un piquage d’évent dont l’ouverture est synchronisée avec la fermeture des volets principaux.
RBAD DN3200 à 2 x 2 volets -  voir en grand cette image
RBAD DN3200 à 2 x 2 volets
Registre simplifié, utilisé en by-pass de filtre (évite les rejets d’air pollué à l’atmosphère grâce à la dépression naturelle du circuit).
RBAD DN500 -  voir en grand cette image
RBAD DN500
Registre avec réchauffage de l’air de surpression par batterie de chauffe électrique.

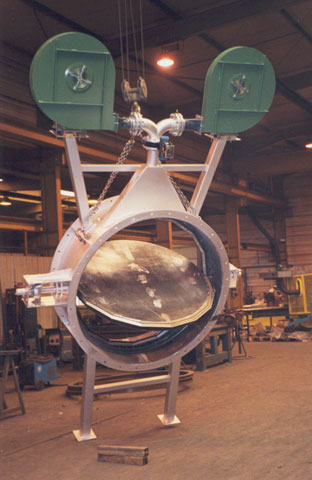

RBA D DN1200 -  voir en grand cette image
RBA D DN1200
Registre à barrage d’air à double papillon. Utilisé pour isoler le ventilateur d’air frais dans une centrale de cogénération.

RBA S / RBA MS

Les RBA S et RBA MS sont des registres à barrage d’air à section rectangulaire étanche à 100%.

- dimensions : sur demande
- températures courantes : jusqu’à 550°C
- pressions courantes : jusqu’à 600mm CE

info portfolio

RBA S 2500x2500 -  voir en grand cette image
RBA S 2500x2500
Registre étanche pour centrale de cogénération.

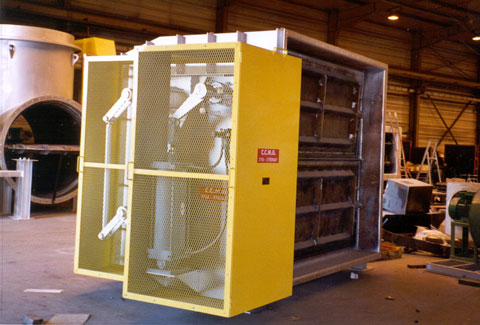

RBA S 2600x2400 -  voir en grand cette image
RBA S 2600x2400
Registre étanche, monté sur un filtre à manche dans une papeterie.

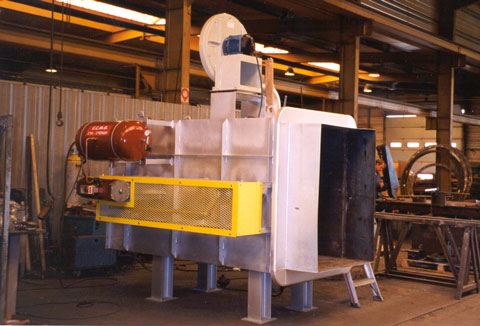

RBA S 1200x1700 -  voir en grand cette image
RBA S 1200x1700
Registre étanche avec réserve d’air pour repli en position de sécurité en cas de manque d’air.
RBA MS 900x1200 -  voir en grand cette image
RBA MS 900x1200
Équipement d’encombrement entre brides réduit, utilisé pour isoler le ventilateur d’air frais dans une centrale de cogénération.
Ce registre est équipé d’une réserve d’air permettant le repli en position de sécurité en cas de manque d’air.
RBA S 2000x2000 -  voir en grand cette image
RBA S 2000x2000
Sécurité renforcée avec 2 ventilateurs (principal et secours).

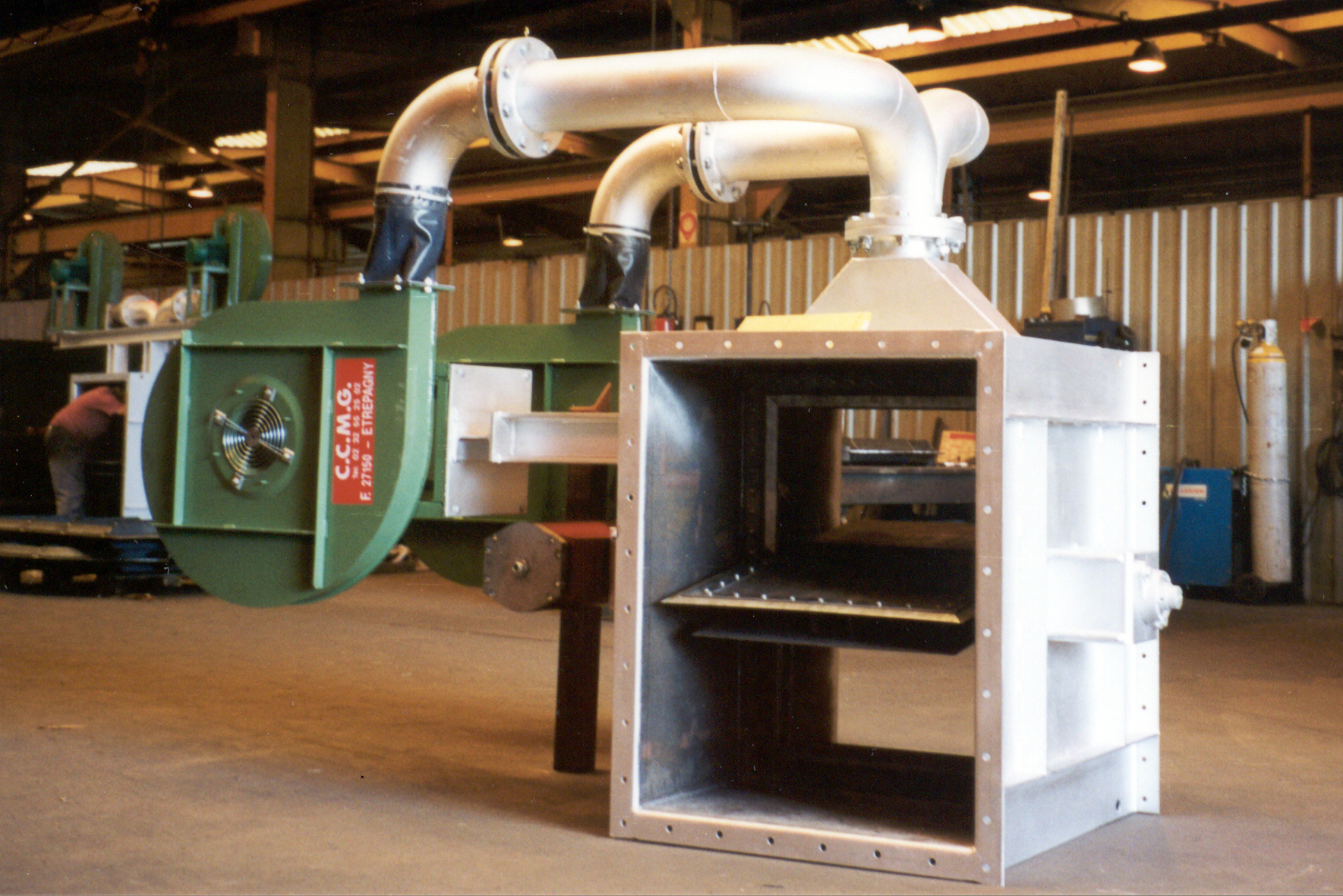

RBA S 1200x1000 -  voir en grand cette image
RBA S 1200x1000
Registre étanche avec 2 ventilateurs d’air de barrage (principal et de secours)
